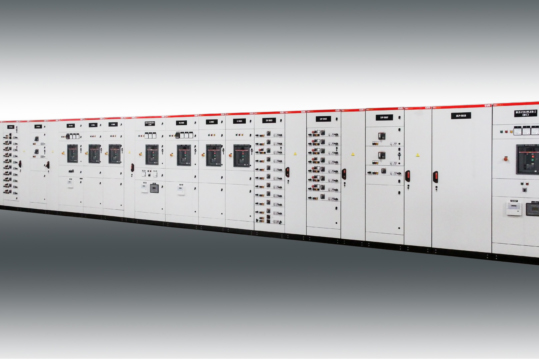

Premium-XW panolar; "IEC 61439-2 Alçak Gerilim Anahtarlama Sistemleri" 'ne uygun olarak geliştirilmiştir.
Modüler bir yapıya sahip olup, ABB, Legrand, Eaton, Schneider ve Siemens şalt ürünlerine uygun montaj tipleri içermektedir.
Yukarıda belirtilen şalt üreticilerinin kendi ürün gamlarındaki yatay ve dikey montaj tiplerine göre tüm aksesuarlarıyla beraber şalter montajına olanak sağlar.
Premium-XW kabinler ürün grubu içerisinde dikili tip sistem çözümlerimizdendir.
Ürün yapısı 600 mm derinlik tek modül sistem çözümü içermektedir.
Daha üst derinliklerde bara kompartman derinliği 600 mm ile sınırlandırılmalıdır.
Modüller 400, 600 mm genişlik; 1400, 1600, 1800, 2000, 2200 mm yükseklik gibi farklı alternatiflere sahiptir.
Modül ve bara kompartmanları 600 mm genişlik kablo kompartmanı 400 mm olacak şekilde uygulanmaktadır.
IP31, IP43, IP55' e kadar farklı koruma sınıfı seçenekleri mevcuttur.
Kabin yapısı :
Özel tasarlamış olduğumuz 27 bükümden oluşan profil yapımız ile Premium-X kabinlerimiz müşterilerimize kalite ve montaj kolaylığı anlamında birçok avantaj sunmaktadır.
Bu profil yapısı ürüne maksimum dayanım ve esnemezlik getirmektedir.
Modüler yapısına rağmen profil üzerindeki conta kanalları sayesinde IP65' e kadar koruma sağlamaktadır.
Premium-XW kabinler bu modüler yapı sayesinde demonte ürün olarak düz ambaj ile de sevkedilebilmektedir.
Profil sistemi sayesinde kapı menteşeleri, kabinler arası birleştirme, arka ve yan kapak sabitleme işlemleri tek bir ürün ile çözülmektedir.
Tüm bunların yanında estetik bir görünüm sunmaktadır.
Ürüne Ait Sertifikalar:
* 4000A,85kA, Form 4b Full Tip Test Sertifikası
* İç Ark Dayanım Sertifikası
* Sismik Test Sertifikası
* IP Sertifikası
* Gost-R
* CE
* TSE
* ISO 9001 - ISO 14001 - ISO 18001
| Standards Standartlar | IEC 61439-2 |
| Test of Antiseismic Anti Sismik Testi | IEC 60068-3-3 |
| Test of Vibration Vibrasyon Testi | |
| Using Area Kullanım Sınıfı | Indoor Dahili |
| Grid Type Şebeke Tipi | TN-C, TN-S, TN C-S, TT, IT |
| Gerilim Voltage, Un | AC 400 V |
| Rated Service Voltage Çalışma Gerilimi, Ue | up to 690V 690V'a kadar |
| Rated Insulation Voltage Çalışma Yalıtım Gerilimi, Ui | up to 1000V 1000V'a kadar |
| Rated Impulse Withstand Voltage Darbe Dayanım Gerilimi, Uimp | 8 Kv |
| Overvoltage Category Aşırı Gerilim Kategorisi | III / IV |
| Pollution Degree Kirlilik Derecesi | 3 |
| Rated Current Bara Çalışma Akımı, In | up to 6300A 6300A'e kadar |
| Vertical Busbar Rated Current Düşey Bara Çalışma Akımı, In | up to 1400A 1400A'e kadar |
| Rated Short-time Short-circuit withstand current Bara Kısa Süreli Dayanım Akımı, Icw | up to 120kA 120kA'e kadar |
| Vertical Rated Short-time Short-circuit withstand current Düşey Bara Kısa Süreli Dayanım Akımı, Icw | up to 85kA 85kA'e kadar |
| Rated Peak Short-circuit Current Bara Tepe Dayanım Akımı, Ipk | 264kA |
| Vertical Rated Peak Short-circuit Current Düşey Bara Tepe Dayanım Akımı, Ipk | 187kA |
| Rated Frequency Çalışma Frekansı, f | 50-60 Hz |
| Segregation İç Bölümlendirme | up to Form 4b Form 4b 'ye kadar |
| Degree of Protection Koruma Sınıfı | up to IP55 IP55'e kadar |
| Mechanical Resistance to Impacts Mekanik Darbe Koruması | IK10 |
| Ambient temperature Ortam Sıcaklığı | 35 (24 h) |
| Frame Karkas | Galvanized Steel Galvaniz Çelik |
| Doors and Covers Kapı ve Kapaklar | Steel, Electrostatic Powder Paint Çelik Elektrostatik Toz Boya |
| Installation Plates Montaj Plakaları | Galvanized Steel Galvaniz Çelik |
| Color Renk | RAL 7035 |

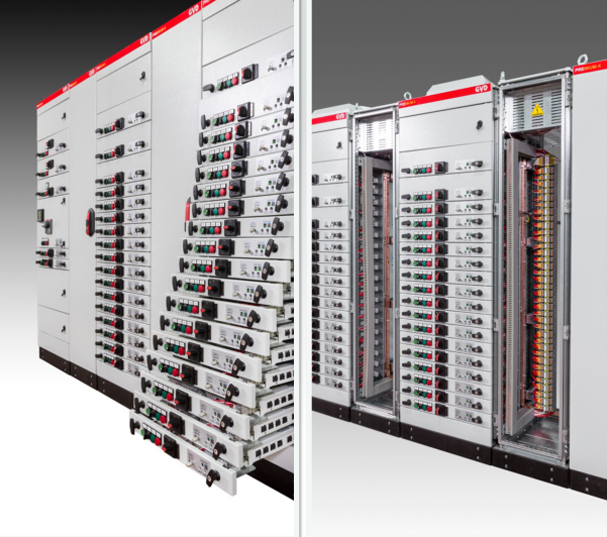

Motor kontrol merkezlerinde(MCC), Çekmeceli sistem teknolojisi, özellikle arızaların proses
durdurulmadan giderilmesini gerektiren endüstrilerde (örn.:kimya sanayi veya su arıtma tesislerinde)
çok sayıda avantajlar sunmaktadır.
* Çekmece modülleri kolaylıkla takılıp çıkarılabilir. Klasik bağlantı sistemindeki kablolama çekmeceli sistemde kullanılmaz.
Hem görsel hem de pratik açıdan kullanıcı dostudur.
* Yüksek güvenlik sağlayan anahtarlama sistemine sahiptir. Herhangi bir kısa devre oluşması durumunda
dahi kontrol kontaklarıyla 630A’e kadar anahtarlama yapılabilir.
* Sistemin kapatılmasına gerek duyulmadan çekmece modülleri hızlı bir şekilde değiştirilebilir veya eklenebilir.
* Kontak modüllerinde enerji iletimi, giydirmesiz kontaklarla yapılır
* Takılı durumdaki tam çekmeceli modüller, “çalıştırma” “test” ve “açık devre” pozisyonlarında kilitlenebilir.
* Emniyet kilidi mekanizmalarıyla yanlış kullanıma karşı korunmuştur.
* Standart konfigürasyonlarda; 3 veya 4 kutuplu; 125A, 315A, 630A seçenekleri çekmece modülleri mevcuttur.
* Kompakt modüllere göre, daha ekonomik ve etkili çözüm sunabilmektedir.
| TYPES OF WITHDRAWABLE UNITS | ||||
| AC-2, AC-3, 400V, 50Hz, TYP 2 | ||||
| Module Height Modül Yüksekliği | Direct Starter DOL Starter | Reversing Switch İleri Geri Anahtarlama | Star Delta Yıldız Üçgen | Fuse Modules Sigorta Modülleri |
| 75 | 0,37KW-15KW | 0,37KW-15KW | — | — |
| 150 | 15KW-45KW | 15KW-45KW | 5,5KW-30KW | up to 3P 250A |
| 225 | 45KW-90KW | 45KW-90KW | 30KW-55KW | up to 4P 250A |
| 300 | 90KW-160KW | 90KW-160KW | 55KW-95KW | up to 3P - 4P 630A |
| 600 | 160KW-300KW | 160KW-300KW | 95KW-125KW | — |
ANAHTARLAMA PRENSİBİNİN AVANTAJLARI
Kontak Modülünün teknik prensibi klasik bağlantı yönteminden farklı olarak “anahtarlama”dır.
Anahtarlama prensibinde fişli bağlantıdaki gibi malzemenin yıpranması söz konusu değildir ve bu da
sistemin en önemli avantajlarının temelini oluşturur.
MCC “çalışma” pozisyonundayken kontak modülü, sahada uzatması yapılabilen kontrol bağlantısı
aracılığıyla , saha dağıtım barasından kablo çıkışlarına iletimi sağlar.
“Açık devre” pozisyonundayken anahtarlama kontakları ve kontrol kontakları geri çekilir. Böylece
çekmece modülü donanım kompartmanından çıkarılabilir.
Anahtarlama Kilidi :
Kontrol kabini kapısı kapalıyken “çalışma”,”test” ve “açık devre” pozisyonları sadece switch lock
(anahtar kolu) yardımıyla değiştirilebilir.
Kontak modülü ana iletimi:
Takılı poszisyonda, yüksüz elektrik bağlantısı anahtarlama kolunun aktifleştirilmesiyle kurulur. Bütün
gerekli çalışma pozisyonları ve kilitler bu kontak aparatı yardımıyla gerçekleştirilir.
Kontrol Bağlantısı:
Kontrol bağlantısı istenildiğinde uzatılabilir, böylece sadece kontrole olan bağlantı sağlanır. Ana
kontaklar bu durumda açıktır(bağlı değil pozisyonu).
İletim modülü :
Her bir çekmeceli modül bir iletim modülü ile donatılmıştır. Tam çekmeceli modül kontak modülün
yan taraflarındaki raylarda hareket eder. Takılı pozisyonda anahtarlayıcı kontaklar, saha dağıtım bus-
barası ve kablo terminali modüllerine temas edebilir. Ana kontaklar sarımlı ve arc-hatalarını önlemek
için gövde iletkenleri olmadan tasarlanmıştır.
HATALI KULLANIM EMNİYETİ:
Sisteme emniyet kilidi dahil edilerek, sistemin hatalı kullanım sonucu oluşabilecek arızalar
önlenmiştir. Ana kesici ile kontak modülünün hareketli ucu arasında mekanik kilitleme vardır. Böylece
kontak modülü sadece yüksüz durumda anahtarlama yapabilir. Kontak modülü iletim halindeyken
çekmecenin açılmasına imkan tanınmaz.
Güvenlik:
Çekmeceler, çekmece çıkış ve kitleme mekanizmasını düzenleyen uluslar arası standardı IEC
60439-1 ile uyumlu olacak şekilde oluşturulmuşlardır.
*Bağlantı mekanizması, çekmecenin aşağıda verilen konumlarda (4 adet) bulunabilmesini
sağlamak üzere tasarlanmıştır. Panonun koruma sınıfı, tüm konumlarda sağlanır (devrede,
test, devreden çıkarılmış ve çekmece çıkarılmış). Bu dört konumda kapalı kalabilen bir kapı
ile gerçekleştirilir.
1- Devrede; Güç ve yardımcı donanım devrelerinin tümü bağlıdır.
a. Devre kesici kapalı (ON konumu) olduğu sürece bir güvenlik sistemi kapının
açılmasını engeller, Kilitleme mekanizması, kapı kolunu ve devre kesicideki
çalışma şaftını bağlar.
2- Test Konumu; Güç devreleri bağlı değildir (yük tarafı ve şebeke tarafı), yardımcı donanım
devreleri bağlı kalır. Bu konum, yardımcı donanım devrelerini kontrol etmek için
kullanılabilir .
3- Devreden çıkarılmış konumu; Tüm devrelerin bağlantıları kesilmiştir.
4- Çekmece çıkarılmış; Çekmece yerinde değil
AKILLI TASARIM:
Saha dağıtım barası ekipman ve kablo bölmelerinin arasındaki sistem duvarına yerleştirilmiştir.
İletkenlerin ayrı ayrı tam yalıtımı sayesinde, modül ekleme imkanı ve geliştirilmiş ark-hata koruması
elde edilmiştir.
Kapaklar saha dağıtım ve kablo terminalinin iletim yüzeylerini sadece çekmece takılı durumdayken
serbest bırakır. IP20 koruma seviyesindedir.
Proje ihtiyaçlarına göre tam çekmeceli modüller her ölçü ve fonksiyonda kombine edilebilmekte ve
çalışma sırasında bile modifiye edilebilmektedir.
Teknik Detaylar:
Saha dağıtım barası geliştirilmiş ark-hatası koruması ile donanım ve kablo bölmelerinin arasına
entegre edilir. İç bölümlendirilmesine bağlı olarak(form 4’e kadar) yüksek seviyede kişi ve iş emniyeti
sağlanmıştır.
Kablo girişinin kablo terminal bölmesine girişi yukarıdan ve aşağıdan mümkündür.
Boşluklar ve modüller DIN43660’a göre 25 mm ızgara temelinde tasarlanmıştır (25 mm= 1 unit).
Standart modüller 75 mm yükseklik gruplarında (3 ünite), 3/6/9/12 ünite seçeneklerindedir..
Donanım bölmesi için tercih edilen genişlik 600 mm’dir.
